Industrieschallschutz & Maschineneinhausungen nach Mass
Zu laute Maschinen, hohe Pegel in Werkhallen oder anspruchsvolle akustische Prüfungen? Wir entwickeln individuelle Schallschutzlösungen für CNC-Anlagen, Kompressoren, Aggregate und industrielle Prüfräume – abgestimmt auf Betriebsablauf, Frequenzspektrum und Einbausituation.
Bauphysikalisch analysiert. Technisch durchdacht. Für Ihren Betrieb gefertigt und montiert.

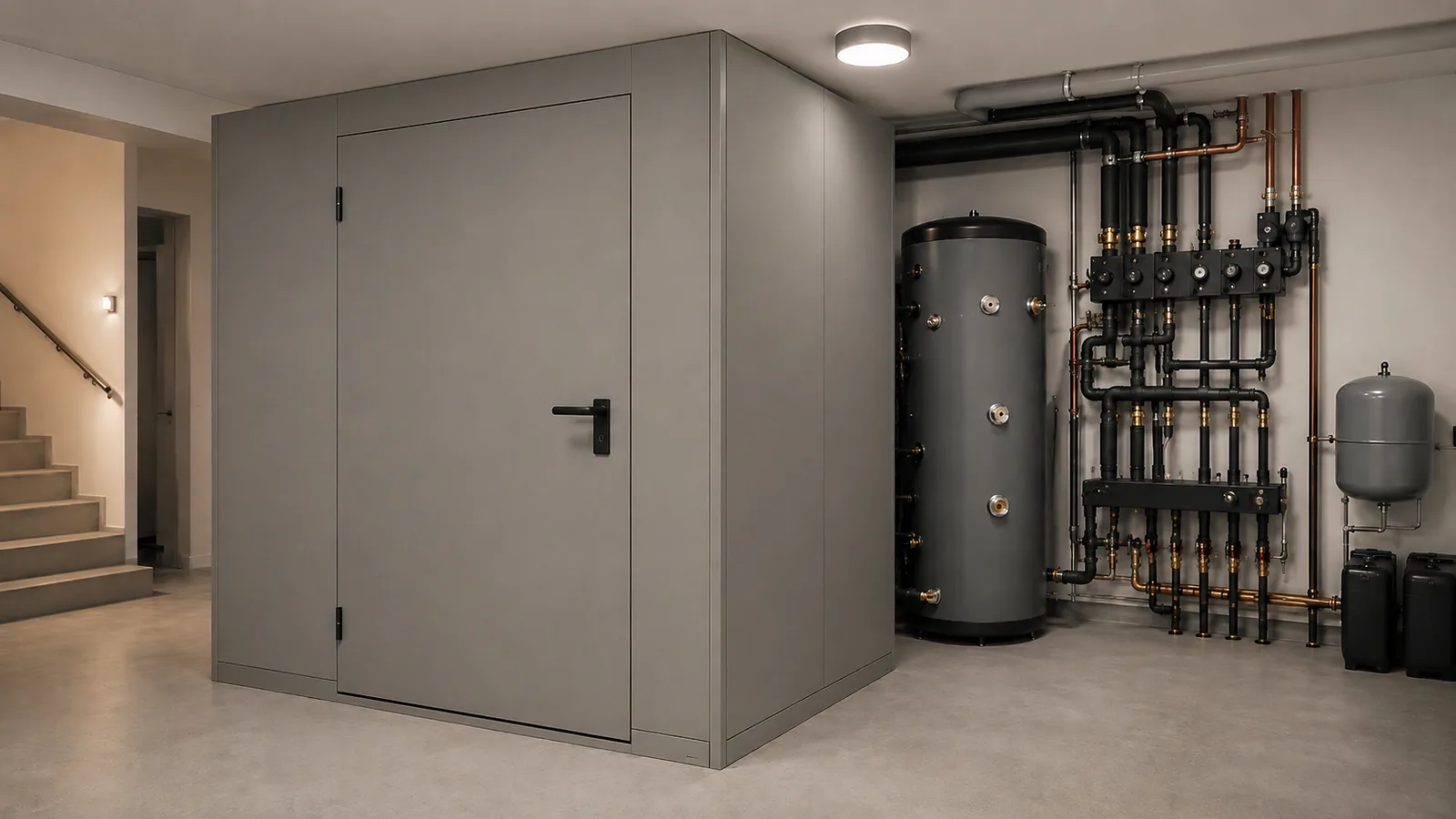

Schallschutz-Einhausung für Wärmepumpen

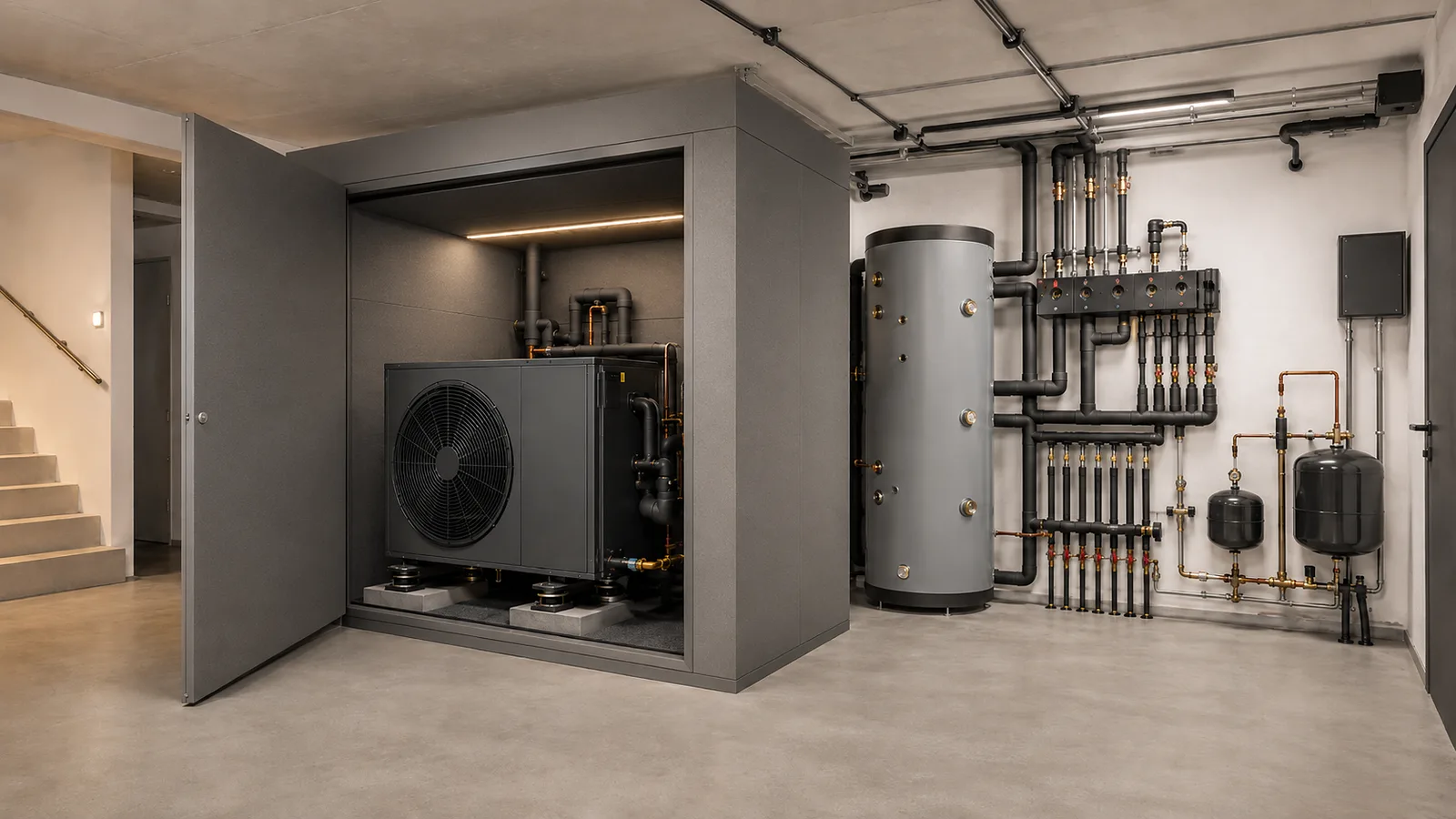

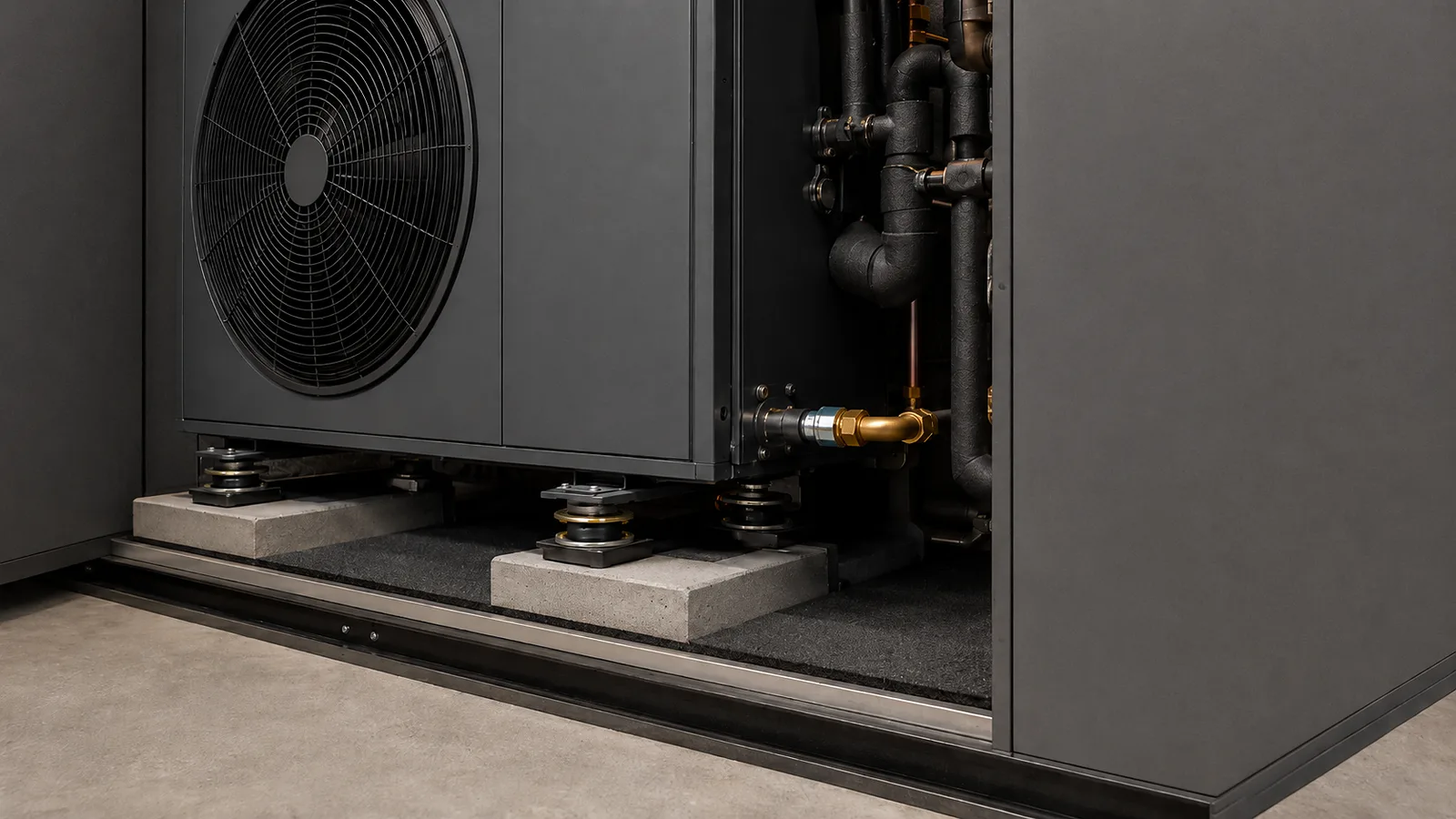

Massgeschneiderte Schallschutz-Einhausung einer Wärmepumpe im Technikraum. Die schallgedämmte Konstruktion und die schwingungsentkoppelte Aufstellung des Aggregats dienen dazu, die Übertragung von Luft- und Körperschall zu reduzieren.
Lärmschutz, der zur Maschine und zum Prozess passt
Wir unterscheiden zwischen der Abschirmung einzelner Lärmquellen, schallisolierten Räumen und der akustischen Verbesserung ganzer Produktionsbereiche. Entscheidend ist, wo der Schall entsteht, wie er übertragen wird und welche Zugänge und Medien die Anlage benötigt.
CNC-, Fräs- und Bearbeitungsmaschinen
Massgeschneiderte Maschineneinhausungen mit geeigneten Türen, Sichtfenstern, Werkstück- und Servicezugängen sowie abgestimmter Schallisolierung.
Kompressoren, Pumpen und Aggregate
Schallschutzhauben, technische Räume und schwingungsentkoppelte Konstruktionen gegen Luft- und Körperschall. Kühlung und Wartung bleiben Bestandteil der Planung.
Akustische Prüfräume
Schallisolierte Prüf- und Testräume für Motoren, Antriebe, Drohnen oder andere Schallquellen. Wir beachten den gewünschten Hintergrundpegel, Messaufbau und die betriebliche Technik.
Leitstände und Arbeitsplätze
Akustisch geschützte Arbeits- und Besprechungsräume in Produktionsumgebungen sowie ergänzende raumakustische Massnahmen für bessere Verständlichkeit.
Nicht jede Lärmquelle braucht dieselbe Konstruktion
Luftschall von Maschinen
Ventilatoren, Werkzeuge, Motoren und Bearbeitungsprozesse erzeugen frequenzabhängigen Luftschall. Dichtheit, Flankenwege und die Ausführung von Öffnungen bestimmen die Wirkung einer Einhausung.
Körperschall und Vibrationen
Aggregate leiten Schwingungen über Fundamente, Rohrleitungen und Verbindungselemente weiter. Eine wirksame Lösung prüft deshalb auch Lagerung, Entkopplung und starre Schallbrücken.
Lüftung, Abluft und Wärme
Schallschutz darf die notwendige Wärmeabfuhr und den Prozessluftbedarf nicht behindern. Zu- und Abluftstrecken werden abhängig von Volumenstrom, Druckverlust und akustischen Anforderungen ausgelegt.
Wartung und Betriebssicherheit
Türen, Sichtverbindungen, Materialtransport, Notausgänge, Brandschutz und erforderliche Zugänglichkeit müssen früh in das Konzept einbezogen werden.
Von der Schallschutzhaube bis zum kompletten Industrie-Prüfraum
Ausgangspunkt sind die gemessenen oder nachvollziehbar ermittelten Geräuschanteile und die betrieblichen Randbedingungen. Daraus entwickeln wir eine projektspezifische Konstruktion – nicht bloss eine Verkleidung mit schallabsorbierendem Material.
Maschineneinhausungen und Hauben
Schallisolierende Wand- und Deckenelemente, Türen, Verglasungen sowie akustisch geeignete Zu- und Durchführungen. Die Ausführung berücksichtigt Platzverhältnisse und Wartungsintervalle.
Schallisolierte Raum-in-Raum-Systeme
Für besonders anspruchsvolle Anforderungen planen wir entkoppelte Räume mit abgestimmtem Wand-, Boden- und Deckenaufbau sowie schalltechnisch geeigneten Türen.
Schalldämpfer und technische Lüftung
Zuluft, Abluft, Kühlung und gegebenenfalls Abgasführung sind funktionale Bestandteile der Schallschutzlösung. Die Schnittstellen werden mit der Anlagentechnik abgestimmt.
Schwingungsentkopplung und Raumakustik
Je nach Ursache kombinieren wir elastische Lagerung, konstruktive Entkopplung, schallabsorbierende Oberflächen und weitere Massnahmen am Übertragungsweg.
Akustische Leistung statt pauschaler dB-Versprechen
Die notwendige Schallreduktion hängt von Schallquelle, Frequenzspektrum, Betriebszuständen und dem Empfangsort ab. Deshalb definieren wir die Mess- und Bewertungsgrössen im Projekt, bevor wir den Aufbau festlegen.
Ausgangszustand und Zielwerte
Wir erfassen oder beurteilen Schallpegel, relevante Frequenzbänder und Betriebszustände. Je nach Aufgabe sind unter anderem Schalldruckpegel, Pegeldifferenzen und Körperschallübertragungen relevant.
Wichtig: Eine bewertete Schalldämmzahl allein beschreibt nicht zwangsläufig die erreichbare Pegelreduktion am realen Arbeitsplatz. Flankenübertragung, Lüftung und tieffrequente Anteile sind mitzuberücksichtigen.
Betriebliche und gesetzliche Anforderungen
Arbeitsplatzlärm wird unter Berücksichtigung der betrieblichen Situation und der relevanten Schweizer Vorgaben, beispielsweise der SUVA-Praxis und der Verordnung über die Unfallverhütung (VUV), betrachtet. Anlagen- und Personensicherheit bleiben in der Verantwortung der zuständigen Fachstellen.
Wo Anforderungen an Maschinen-, Brandschutz-, Explosionsschutz- oder Anlagenkonformität bestehen, sind diese projektspezifisch mit den verantwortlichen Stellen abzustimmen. Eine akustische Einhausung ersetzt keine sicherheitstechnische Prüfung.
Auf Wunsch vereinbaren wir Vorher-/Nachher-Messungen und dokumentieren den erreichten Zustand unter definierten Betriebsbedingungen.
Industrieprojekte transparent dokumentieren
Hier präsentieren wir einige ausgewählte, tatsächlich ausgeführte Projekte mit Originalfotos, Aufgabenstellung, technischer Konstruktion und vorhandenen Messresultaten. Die nachstehenden Projektkategorien sind derzeit Platzhalter, keine Behauptung über konkret abgeschlossene Aufträge.
Compresseur
Einhausung mit Entkoppelung. 105 db vorher, 35db nacher.

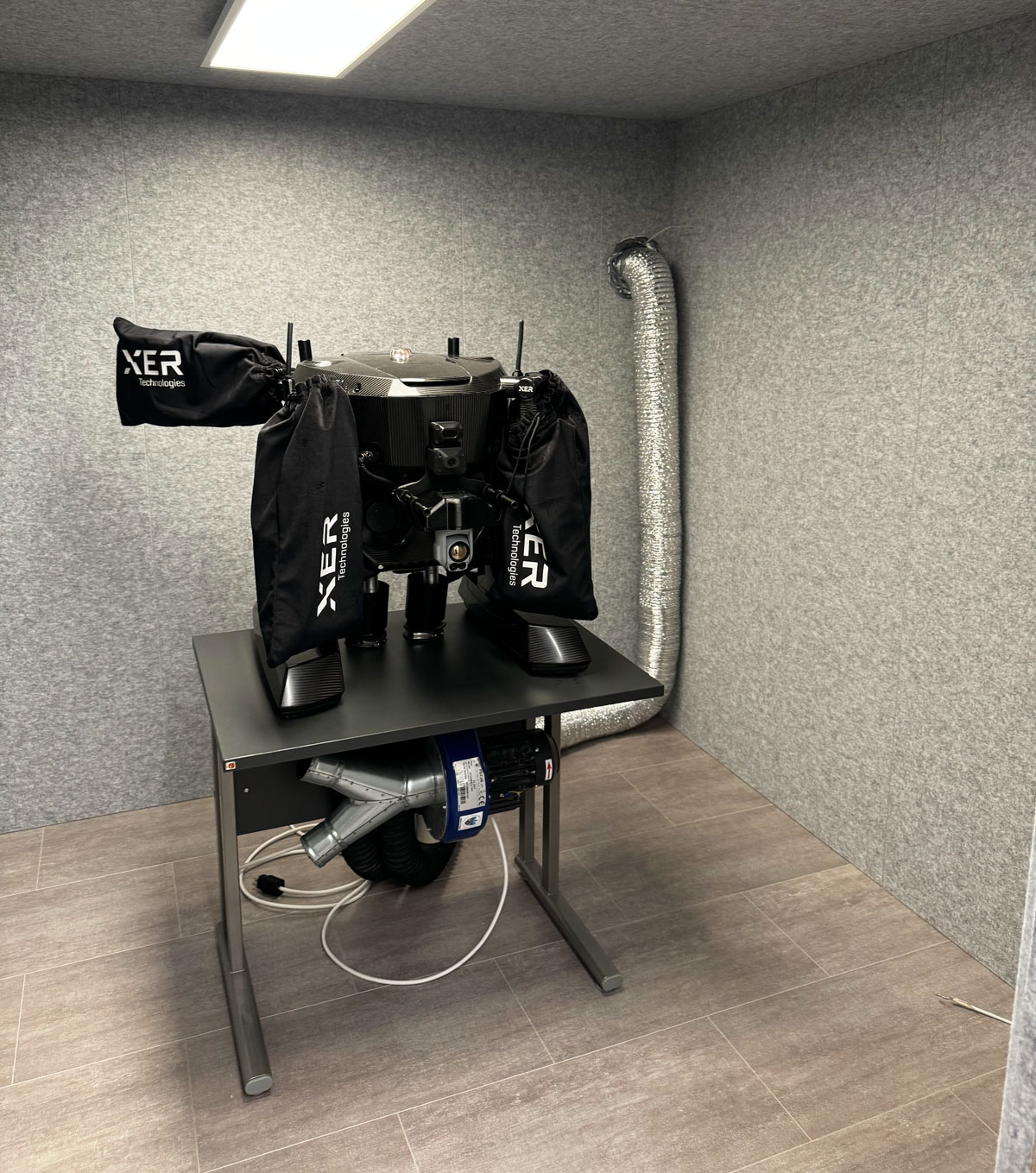

Drohnentest-Schallschutzkabine
Schallschutzkabine inkl. Entlüftung.
Körperschall, technischer Raum
Einhausung mit Entkoppleung vom Gebäude.
Ihr Industrie-Schallschutzprojekt in vier Schritten
01 · Ausgangssituation erfassen
Schallquelle, Standort, Betriebszustände, Platzverhältnisse und Anforderungen an Betrieb, Sicherheit und Wartung klären; bei Bedarf vor Ort messen.
02 · Massnahmen entwickeln
Luftschall und Körperschall getrennt betrachten, Einhausung oder Raumkonzept entwickeln und Lüftung, Durchführungen und Erschütterungsentkopplung abstimmen.
03 · Individuelle Offerte und Umsetzung
Die Konstruktion wird projektbezogen offeriert. Nach Freigabe erfolgen Detailplanung, Fertigung, Koordination mit Ihrer Technik und Montage.
04 · Funktion und Resultat prüfen
Funktionale Übergabe und – sofern vereinbart – akustische Kontrollmessungen unter definierten Betriebsbedingungen. Anpassungen werden anhand des dokumentierten Ergebnisses beurteilt.
Häufige Fragen zum industriellen Schallschutz
Wann ist eine Maschineneinhausung sinnvoll?
Wenn eine identifizierte Maschine den Pegel an Arbeitsplätzen oder ausserhalb des Gebäudes wesentlich prägt und die Abschirmung mit den Anforderungen an Kühlung, Zugang und Betrieb vereinbar ist.
Was ist bei CNC-Maschinen besonders zu beachten?
Neben der akustischen Wirkung müssen Materialfluss, Bedienung, Werkzeugwechsel, Späne, Kühlung und Sicherheitsfunktionen berücksichtigt werden. Deshalb ist die Lösung fast immer anlagenspezifisch.
Kann eine Schallschutzkabine tiefe Frequenzen reduzieren?
Grundsätzlich sind auch tieffrequente Geräusche reduzierbar. Die erforderliche Konstruktion und Entkopplung hängen aber wesentlich vom Frequenzspektrum und von möglichen Körperschallwegen ab. Pauschale dB-Zusagen wären unseriös.
Wie funktioniert die Lüftung einer Einhausung?
Notwendige Luftmengen und Temperaturgrenzen werden mit Ihrer Anlagentechnik abgeklärt. Anschliessend werden akustisch behandelte Zu- und Abluftwege sowie geeignete Durchführungen geplant.
Kann die Anlage während der Montage weiterlaufen?
Das hängt von Standort, Sicherheitsvorschriften und Bauablauf ab. Wir stimmen Montagefenster und Zugänglichkeit mit Ihrem Betrieb ab. Eine durchgehend unterbrechungsfreie Umsetzung kann nicht generell garantiert werden.
Was kostet eine industrielle Schallschutzlösung?
Sie erhalten eine individuelle Offerte. Preis und Aufwand richten sich insbesondere nach Anlagengrösse, benötigter Schallreduktion, Lüftung, Zugänglichkeit, Brandschutz und Montagebedingungen.
Sie benötigen eine Schallschutzlösung für Ihre Anlage?
Beschreiben Sie uns kurz die Schallquelle und den Einsatzbereich. Wir beurteilen gemeinsam, welche Informationen für ein akustisches Konzept und eine belastbare individuelle Offerte erforderlich sind.
Hilfreiche Angaben: Anlage/Maschinentyp, Standort, Abmessungen, Betriebszustände, bestehende Pegelmessungen, gewünschte Pegelreduktion, Fotos/Pläne, Platz für Lüftung und Wartung sowie Projekttermin.
