Akustik- & Schallschutzkabinen für Musiker
Sind Sie Musiker und spielen in der Freizeit ein Instrument, machen sich aber Sorgen, dass Sie zu laut sein könnten und die Nachbarn stören?
Oder unterrichten Sie selber z. B. Klavier, Trompete, Schlagzeug oder andere laute Instrumente, auf denen Sie ungestört in Ihrer Wohnung üben möchten?
Klavier spielen, ohne die Nachbarn zu übertönen? Das ist möglich!
Schalldichtes Musikzimmer einrichten – aber wie?
Um das zu bewerkstelligen, findet man haufenweise Tipps. Leider oft die falschen. Denn bei Schallwellen handelt es sich um reine Physik. Das vergessen die meisten, wenn sie z. B. Schaumstoff, Eierkartons oder Holzplatten für den Lärmschutz an die Wand oder Decke schrauben.
Dabei müssen Sie nicht einmal einen kompletten Umbau des Zimmers vornehmen. Äusserst wirksame Mittel gibt es bereits in einer Einbaulösung samt Einhausungen: eine Schallschutz- & Akustikkabine, welche genau auf Mass in ein gewünschtes Musikzimmer gestellt wird.
Das wichtigste dabei ist die sogenannte Schallentkoppelung. Das bedeutet, dass der Luftschall, den sehr viele Instrumente erzeugen, nicht ins Mauerwerk vom Zimmer bzw. Gebäude eindringen kann und somit das Mauerwerk in Schwingung versetzt.
Weiter ist es sehr wichtig, dass man auf die Frequenzen achtet. Nicht jedes Instrument erzeugt die gleichen Frequenzen, sondern unterschiedliche Schallwellen.
Beispiel: Will man eine Schallwelle mit einer Frequenz von 125 Hz vollständig isolieren, d. h. verhindern, dass sie von einem Raum in den nächsten gelangt, benötigt man eine massive Betonwand von bis zu 45 cm.
Sie sehen also, so einfach ist es nicht. Ausser Sie leben in einem Betonbunker im Keller, der selbst die Geräusche von den lautesten Maschinen isoliert.
Deshalb ist es wichtig, dass Sie sich von einem Akustikbauer oder Bauphysiker, der auf die Schallisolierung von Musikräumen spezialisiert ist, beraten lassen.
Für Klavierspieler
Für Klavierspieler
Die Übungsboxen können auf die Grösse von passenden Tasteninstrumenten gebaut werden, um das Musizieren zu üben, ohne die Umgebung zu stören.
Kompakte Bauweise
Kompakte Bauweise
Die Schallschutzkabinen gibt es in unterschiedlichen Grössen, z.B. auch in kleineren Formaten, um die bestmögliche Nutzung des Raumes zu gewährleisten.
Für Drummer
Für Drummer
Sehr gut geeignet für Schlagzeuger, die auch zuhause üben wollen, ohne störenden Lärm für die Nachbarn zu verursachen.
Perfekte Akustik für Musiker im Raum-in-Raum System

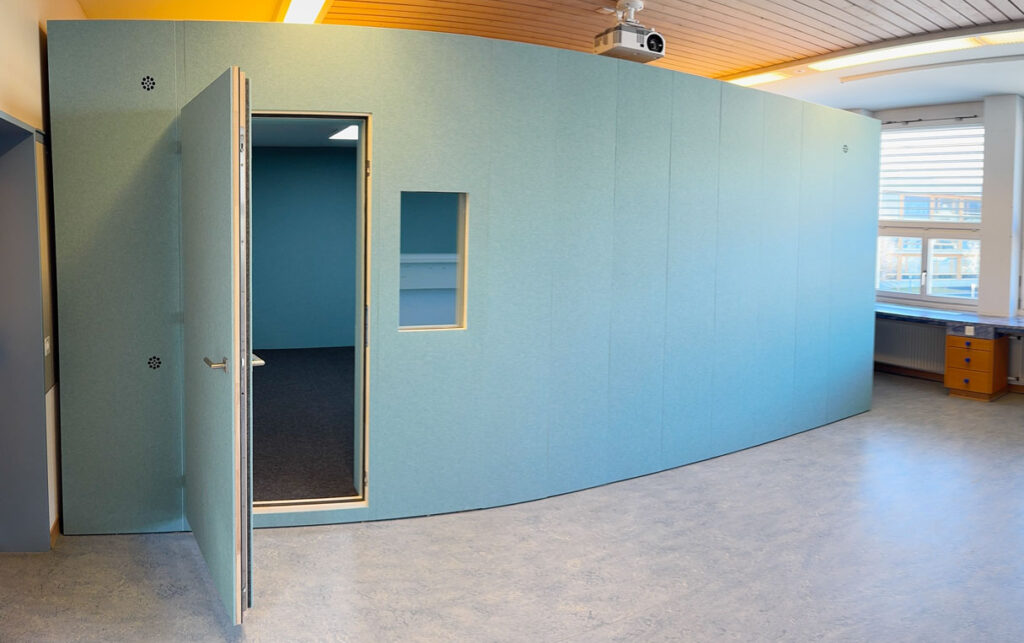

Eine Akustik- & Schallschutzkabine wird im Zimmer in Modulen aufgestellt und dient als schalldichte Box – in Fachkreisen auch Musikerkoje genannt – um ungestört darin musizieren zu können.
Für Akustikerbauer ist es sonnenklar, dass die Planung einer Schallisolation alleine nicht genügt.
Wenn die Schallisolation richtig installiert wird, gelangen fast keine Schallwellen mehr nach draussen, da die Frequenzen zwischen 63 Hz und 5000 Hz (offizieller Messbereich) nicht durch die Wände dringen. Der Luftschall bleibt somit im Raum und muss durch sogenannte Schallabsorber absorbiert werden. Da bekanntlich in der Physik nichts verloren geht, sondern nur umgewandelt, wird durch die richtigen Absorber – beispielsweise PET-Akustikplatten – die Schallwellenenergie in Wärmeenergie umgewandelt. Deshalb haben diese Schallschutzkojen meistens gleichzeitig Minergie Standard, was sich positiv auswirkt, da man keine Heizung einbauen muss.
Die Übungskabinen werden am besten nach Mass gebaut, d. h. sie sind so hergestellt worden, dass sie den Raum, in dem sie stehen, optimal ausnutzen. Auf Wunsch können für den Ein- und Aufbau auch bestimmte Vorgaben an die Kabinen gestellt werden wie z. B. ein schalldichtes Fenster.
Die Schallkabinen müssen zudem eine integrierte Schallschutz-Lüftung besitzen und können auf Wunsch mit Strom- und LAN-Anschlüssen konstruiert werden. Dadurch können Sie z. B. auch in der Kabine an Ihrem Musikprojekt am Laptop arbeiten.
Empfehlung für den Bau einer Akustik- & Schallschutzkabine bzw. Musikerkoje wie sie von Akustikbauer.ch gebaut wird
Grundausstattung:
Optimierte Übungskojen für Musiker werden immer auf das Instrument abgestimmt. Eine 08/15-Lösung wird von Akustikbauern nicht empfohlen, da jedes Instrument eigene Schallwellenfrequenzen erzeugt und diese unterschiedlich, d. h. mit verschiedenen Materialien isoliert bzw. absorbiert werden müssen. Die Elementbau-Raumzellen werden vorgefertigt geliefert bzw. vor Ort montiert. Die schallentkoppelten Elemente werden einfach am Boden abgestellt. Dies ermöglicht einen Einbau in allen Räumen, unabhängig von der Grösse.
Beispiele üblicher Raummasse:
- Klavierflügel: 330 x 300 x 230 cm (L x B x H)
- Schlagzeug: 330 x 250 x 230 cm (L x B x H)
- Saxophon: ca. 200 x 170 x 230 cm (L x B x H)
- Gitarre: ca. 180 x 170 x 230 cm (L x B x H)
- Sänger: ca. 200 x 150 x 230 cm (L x B x H)
Wichtig ist der bei Wahl der Grösse nebst den Raumverhältnissen, dass die Schallkabine nicht zu nahe an der Wand eingeplant wird. Für die Durchlüftung des Raumes sollten optimal 10 cm zwischen der Wand der Kabine und dem Mauerwerk des Zimmers sein.
Konstruktion/Kabinenaufbau:
Mehrschaliger Elementaufbau, je nach Anforderungen an die Schallisolation sowie Resonanz des Raumes.
Äussere und innere Schale sind jeweils durch einen entkoppelten Rahmen miteinander verbunden.
Bau- und Raumakustik:
Akustische Schalldämmung für Wände, Decke und Boden ca. Dn’W 42 dB 125 Hz – 5000 Hz.
Materialien und Oberflächen:
Materialien nach Minergie ECO-Standard mit FSC- oder PEFC-Label, Akustikplatten für die Schallabsorption und Reduktion der RT60 Nachhallzeiten.
Zusätzlicher Schallschutz für tiefe Frequenzen
Hier gilt zu beachten, dass z.B. E-Bass Gitarren, Schlagzeuge, Trompeten, Trommeln, Pauken usw. Frequenzen von 63 Hz und weniger erzeugen können. Um diese Schallwellen zu isolieren, bedarf es mehr Masse. Deshalb kommt man hier um sogenannte Schwerplatten oft nicht herum.
- Zusätzlicher Schallschutz bis 40 dB Dn’W
- Montage an 4 Wänden und Decke sowie Boden
- Materialstärke ca. 24 mm, 19 kg/m²
Beispiel von Schwerplatten: EAD 210134-00-1202 europäisch technisch zugelassen als Schallschutzplatten.
Boden:
Ein dunkler Teppich, z. B. Anthrazit, hat den Vorteil, dass er unkomplizierter ist, in 30 x 120 cm Platten verlegt und verleimt wird.
Schallschutzfenster mit 3-fach Verglasung
Fenster und Türen sind immer die Schwachstellen von schallisolierten Kabinen bzw. Räumen.
- Empfohlenes minimales Fenstermass (Fensterlicht): 450 x 750 mm (B x H)
- Schallschutz 32 mm 4/8/4 verglast
- Scheiben mit Moosgummibändern vom Rahmen entkoppelt
- Schalldämmwert mit R’w dB > 35 dB
Grössere Fenster können auf Wunsch eingebaut werden. Es ist jedoch zu empfehlen, diese nicht in die Richtung des Nachbarn zu platzieren.
Schallschutztüre ist zwingend notwendig
Ob nach aussen oder nach innen öffnend spielt für die Akustik keine grosse Rolle. Wichtig ist jedoch, dass die Türe einen sogenannten Doppelfalz aufweist und das Türblatt eine Schallisolation hat. Anders als bei einer Feuertüre, die oft fälschlicherweise auch als Schallschutztüre verkauft wird.
Das ist wichtig, damit die Schallwellen z. B. nicht unter der Türe «fliehen» können. Da nützt übrigens auch nicht das «Schwert», das sich bei einer Feuerschutztüre schliesst.
- Türbreite (Türlicht): 855 x 2025 mm
- Schallschutz: Schallschutztüre mit Doppelfalzungen mit ringsum laufenden Dichtungen und 3-fach-Verriegelung
- Schalldämmwert Türe R’w dB > 35 dB
Elektrik und sonstige Anschlüsse
Nicht vergessen, an Strom oder LAN zu denken. Möglicherweise möchten Sie Ton- oder Videoaufnahmen durchführen und merken dann, dass mehrere Steckdosen nützlich wären.
Die minimalen Anforderungen sind:
- 1x 3er Steckdose
- 1x Lichtschalter
- Steckdose rechts unten in den Ecken, 30 cm ab Fussboden.
- Lichtschalter rechts, 105 cm ab Fussboden innen.
- Licht/LED raummittig an Decke angeschlossen.
- Elektrik mit Stecker an Hauselektrik angeschlossen.
- Montageart: Unterputz
- Steckertyp: T13
- Einsatzbereich: Innen
- Farbe: Weiss
- Anzahl Dosen: 1x
- Produktdimensionen: Länge 8.80 cm, Breite 9.50 cm, Höhe 13.50 cm
Fenster nach Mass
Fenster nach Mass
Beliebige Fenstergrössen gewähren Ein- und Ausblick für die Schallschutzkabine und zeigen, was in ihr drin steckt.
Innenbeleuchtung
Innenbeleuchtung
Individuelle LED-Beleuchtung für Schallschutzkabinen erhellt die schallabsorbierende Koje in schönem Licht von innen.
Eingebaute Lüftung
Eingebaute Lüftung
Mit einer eingebauten Lüftung wird der Aufenthalt in der Schallschutzkabine angenehm, um z.B. längere Musiziersessions zu ermöglichen.
Innenakustik-Optimierung
Wie Sie bereits gelesen haben, sprechen wir oft von Frequenzen in Bezug auf Schallwellen, welche von Instrumenten erzeugt werden. Wenn man sich damit vertraut gemacht hat, wird schnell klar, dass verschiedene Instrumente verschiedene Schallwellen erzeugen, die gemäss der Logik anders klingen.
Nun kommt auch noch ein anderer Aspekt in der Akustik zum Tragen. Jeder Mensch nimmt Schallwellen unterschiedlich wahr. Für die einen klingt ein Ton wunderschön, für den anderen nervt er sogar. Ein Rockmusiker am Schlagzeug erzeugt z. B. Töne, die einer Opernsängerin wahrscheinlich nicht ganz wohlbekommen. Deshalb muss man die Akustik in einer Akustik- & Schallschutzkabine immer den persönlichen Anforderungen anpassen. Beispielsweise mit einer Lochplatte, welche eine bestimmte Frequenzwelle reflektiert und andere absorbiert. Damit erreicht man vor allem in den Mittelfrequenzen zwischen 500 Hz und 1000 Hz eine harmonische Absorptionskurve. Anders gesagt, der Raum wirkt nicht zu «trocken», was oft einen Druck im Ohr auslöst und sehr unangenehm beim Musizieren sein kann.
Innenakustik Akustik- & Schallschutzkabine
Das ist neben der Schallisolation der wichtigste Teil. Es nützt Ihnen nichts, wenn Sie in der Nacht musizieren können und es sich wie in einem Betonkeller anhört, also jeden Ton mehrfach hören.
Deshalb ist es extrem wichtig, dass die Schallabsorption in der Kabine richtig installiert wird. Richtig bedeutet, dass die Absorption dem Instrument und auf die persönlichen Anforderungen des Musikers angepasst wird. In Tonstudios ist die Absorption in einer Studiobox eher höher, da man auf der Tonspur keine Echos nachträglich entfernen möchte. Sänger hingegen möchten lieber etwas mehr Nachhall bzw. lieben es, wenn man den Ton länger hört.
Wenn es sich hingegen «zu trocken» anfühlt, macht es nicht wirklich Spass.
Hier spricht man von sogenannten RT60 Nachhallzeiten. Optimal sind folgende Werte, wie sie Akustikbauer an der neuen Hochschule für Musik in Kriens angewendet hat:
- 0.4 Sekunden bei 125 Hz bis 0.2 Sekunden bei 5000 Hz.
Naturel Sound Space
Naturel Sound Space
Association Usinesonore, Biel. Multifunktionsraum mit natürlichem Look.
HSLU Musik
HSLU Musik
Hochschule Luzern – Musik, 29 Übungsräume (Musikerkojen) für Musikstudenten.
Musikerkojen
Musikerkojen
Musikerkojen können in jede Umgebung nach dem Baukastenprinzip installiert werden. Auch eine Selbstmontage ist mit unserer Anleitung möglich.
Was sind die besten Schallabsorber?
Bei dieser Frage gehen die Meinungen auseinander. Akustikbauer verbaut jedoch bei allen Projekten nur noch PET-Akustikplatten – aus Gründen der Nachhaltigkeit sowie den ausgezeichneten Eigenschaften. Die PET-Akustikplatten werden aus 60 % PET-Rezyklat hergestellt. Es gibt sie in 25 verschiedenen Farben, wo jeder seine Lieblingsfarbe findet.
Die Kennzahlen von PET-Akustikplatten:
Zusammensetzung: 100 % PET (min. 60 % Rezyklat)
Dichte: 1800 g/m²
Materialstärke: 9 mm (+/- 7 %)
Farbechtheit ISO 105-b02-1994: rating 6-7
Brandschutz DIN EN 13505-1: B-s1, d0, CLASS A, ASTME84
VOC Emission CDPH 01350, ISO 16000, EN16516
Formaldehyd Emission AATCC-112-2003: 0.00ug/g
Umweltzertifikate: Cradle to Cradle Certified, Product qualifies for LEED v4, sp. on VOC emmissions in LEED EQ credit „Low-emitting products“
PET Flaschen pro m²: 44 PET Flaschen
Absorptionsgrad EN ISO 11654: aw ca. 0.55 (no air gap)
Erfahren Sie hier mehr darüber, was die PET-Akustikplatten für die Umwelt bedeuten:
https://akustikbauer.ch/fuer-die-umwelt/
Die Farbpalette:
https://akustikbauer.ch/farbpalette/
Diverse Motive auf Akustikplatten wie Holz, Beton, Stein, usw. möglich:
https://akustikbauer.ch/natural-acoustic-boards/
Wir bauen Schallschutzkabinen für Sie
Wir von Akustikbauer durften bereits einige Schallschutzkabinen und Anlagen für Kunden aus der ganzen Schweiz bauen. Das Ergebnis: überdurchschnittlich viele und positive Referenzen.
Sind noch Fragen offen geblieben? Melden Sie sich bei uns und wir werden alles in die Wege leiten, um Ihnen die bestmögliche Beratung mit einer professionellen Lösung zu bieten.
